Pubblicare applicazioni aziendali con Azure Active Directory Application Proxy

La necessità di rendere utilizzabili al di fuori del perimetro aziendale le applicazioni interne è un’esigenza ormai quotidiana, ma la disponibilità esterna di queste risorse costringe necessariamente chi amministra l’infrastruttura ad “aprire le porte” verso Internet, con tutte le implicazioni dal punto di vista della sicurezza che questo comporta.

Sono state e sono tutt’ora utilizzate una serie di tecniche di mitigazione, ad esempio l’impiego di proxy a reverse con l’utilizzo di sistemi di re-writing degli URL, che consentono una separazione netta delle connessioni in ingresso e forniscono una certa sicurezza sulle risorse esposte.

Questa architettura permette la collocazione in DMZ di sole macchine con il compito di gestire le richieste in ingresso e ridirigerle poi, con alcune regole di controllo all’interno. In questo modo le infrastrutture sensibili non hanno contatto diretto con l’esterno.

Contestualmente a questi accorgimenti l’adozione di sistemi IDS/IPS “garantiscono” un accettabile livello di sicurezza.

In ogni caso questo approccio ha richiesto e richiede che il firewall perimetrale consenta la connessione ed “apra” almeno una porta verso l’interno, richiede anche che i vari apparati posti a controllo del perimetro siano costantemente aggiornati e verificati

Azure Active Directory Application Proxy

In Microsoft Azure è disponibile un servizio che si lega in modo stretto con Azure Active Directory e che in maniera concettualmente del tutto nuova permette in modo semplice la fruizione delle applicazioni ad utenti esterni all’azienda.

Questo servizio è Azure Active Directory Application Proxy, disponibile con la versione BASIC o PREMIUM di Azure Active Directory.

Per poter utilizzare la funzione di Application Proxy, dal portale di Azure è sufficiente, selezionata la Directory di riferimento, attivare la funzionalità in prova valida per 30 giorni e successivamente terminata la fase di test, effettuarne l’acquisto.

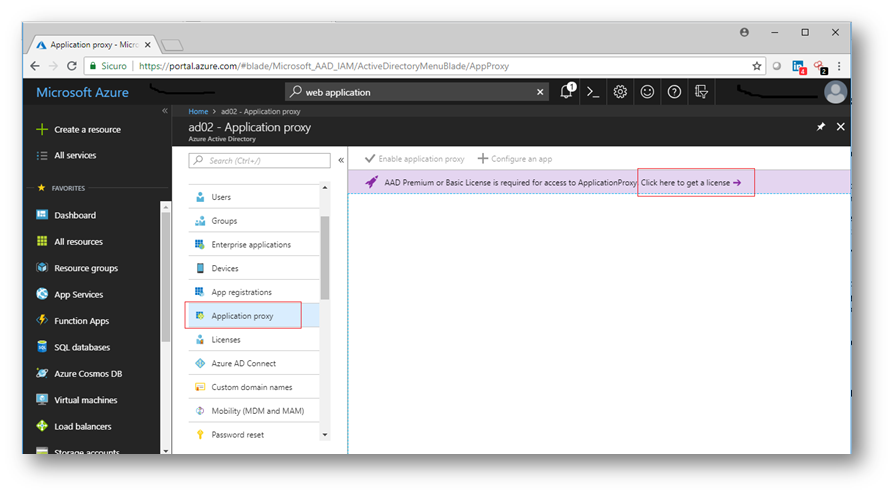

Figura 1: Abilitazione servizi AAD Premium

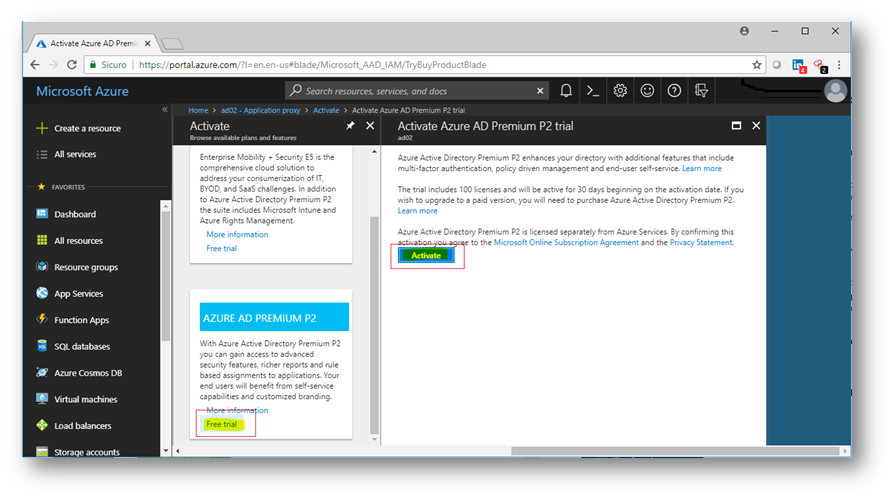

Figura 2: Attivazione di Azure AD Premium P2 Trial

Attivata la funzionalità di Azure AD Premium è necessario installare il componente Application Proxy Connector. La scelta più corretta è quella di dedicare un sistema server a questa funzione, scelta che permette una migliore scalabilità delle risorse e di gestione.

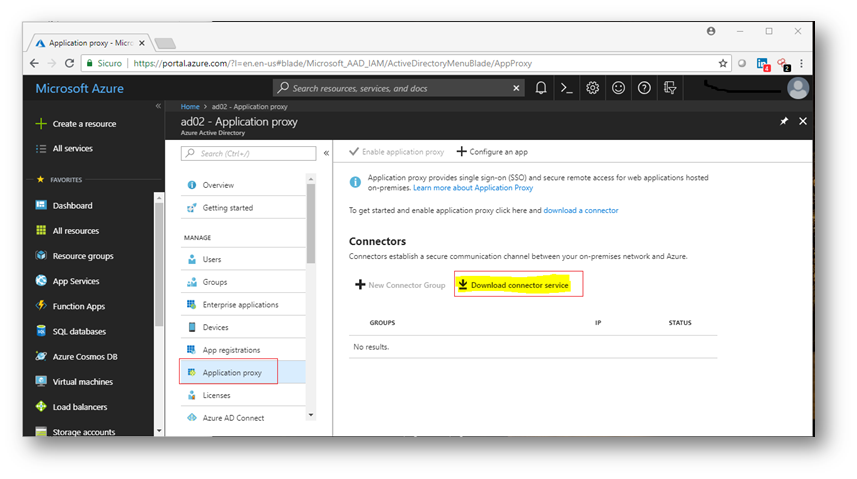

Figura 3 Download componente Connector

Per configurare correttamente regole di uscita dell’Application Proxy è utile la lettura del documento Attività iniziali del proxy di applicazione e installazione del connettore

Mentre per un controllo diretto ed una verifica puntuale della configurazione è disponibile il tool Azure Active Directory Application Proxy Connector Ports Test Tool

È anche possibile permettere che il Connector interno utilizzi per collegarsi ad Azure un Web Proxy , questo qualora non fosse possibile agire direttamente sul Firewall per definire regole puntuali di uscita.

In questo caso è bene considerare che un possibile malfunzionamento del Web Proxy stesso si ripercuoterebbe necessariamente sulla raggiungibilità delle applicazioni.

L’aspetto interessante, relativo alla sicurezza del sistema, è che NON è richiesto che in ingresso venga definita alcuna regola sul Firewall.

L’applicazione che è utilizzata esternamente sarà disponibile tramite il portale Azure e sarà la componente Application Proxy che si occuperà di renderla accessibile e di “dialogare” con il Connector interno, che è la sola componente ad avere contatti con l’applicazione in rete locale.

Per analogia con il sistema tradizionale a Reverse Proxy il Connector è un Reverse Proxy, con la sola ma importante differenza che questo, come detto sopra, non ha contatti con l’esterno ma riceve e reindirizza le richieste dalla componente cloud.

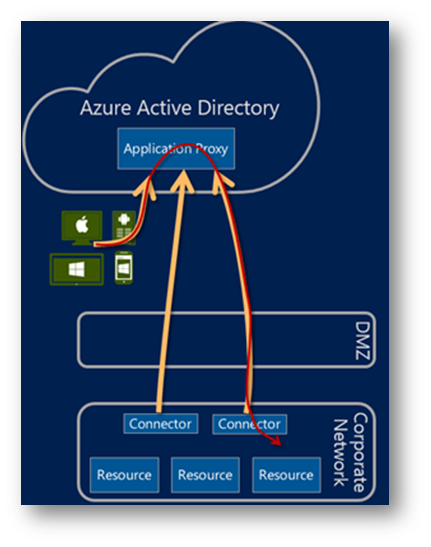

Figura 4: Principio di funzionamento di Azure Active Directory Application Proxy

A questo punto è evidente che l’infrastruttura di sicurezza Aziendale può essere “alleggerita” in quanto come già detto non è richiesto che siano attivate porte in ascolto, questo compito è demandato ad Azure.

Pubblicazione di una applicazione interna tramite Azure AD Application Proxy

Dal portale di Azure selezionare la directory in cui si è abilitata la funzione e successivamente selezionare Configura un’app

Figura 5: Aggiunta dell’applicazione on-premises da esporre

Nella maschera successiva scegliere “Add your own on-premises application”

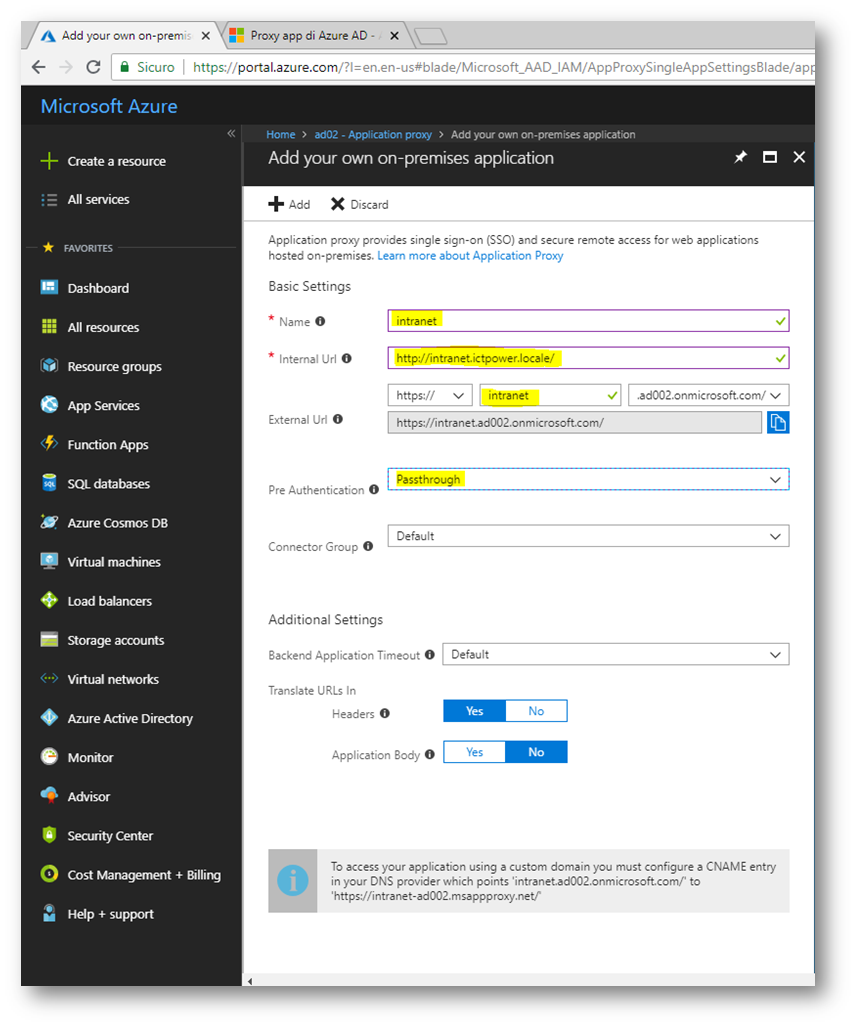

Verrà così proposta una ulteriore videata con le specifiche proprie dell’applicazione che si intende pubblicare

  • Nome serve ad identificare l’applicazione all’interno del portale di accesso e di configurazione
  • URL interno è l’effettivo URL che il connettore installato on premise contatterà (di norma l’Url dell’applicazione interna)
  • URL Esterno è il riferimento
    pubblico per la raggiungibilità dell’applicazione interna, nel caso si usi un dominio Custom, questo è selezionabile dalla casella
  • Metodo di Autenticazione Preliminare è effettivamente la modalità con cui gli utenti accederanno all’autenticazione dell’applicazione.

Con la modalità Azure AD l’utente verrà effettivamente autenticato con i servizi di Azure e quindi beneficiando anche di quelle che sono le prerogative di questi utenti: gestione Self-Service della password, possibilità di definire criteri di sblocco personalizzati, accesso da dispositivi con determinate caratteristiche etc.

Con la modalità Passtrough invece, all’utente viene proposto direttamente (se previsto) il login dell’applicazione interna.

Nel caso in cui sia impostata la modalità Azure AD e l’applicazione (tipicamente legacy) non sia in grado di utilizzare di questa modalità, verrà richiesta una seconda autenticazione.

A questo punto è possibile accedere all’applicazione, è da notare che di default tutto il traffico è in HTTPS e viene utilizzato un certificato generato per il nome host definito.

Tuttavia, siccome si possono anche gestire URL esposti in Azure con FQDN del proprio dominio pubblico è possibile effettuare l’upload di un certificato aziendale.

Controllo delle funzionalità del Connector Gateway

Questo oggetto non ha particolari opzioni di configurazione, all’atto dell’installazione, viene richiesto un account amministratore globale della directory e con questo il gateway si registra ed autentica sulla directory stessa.

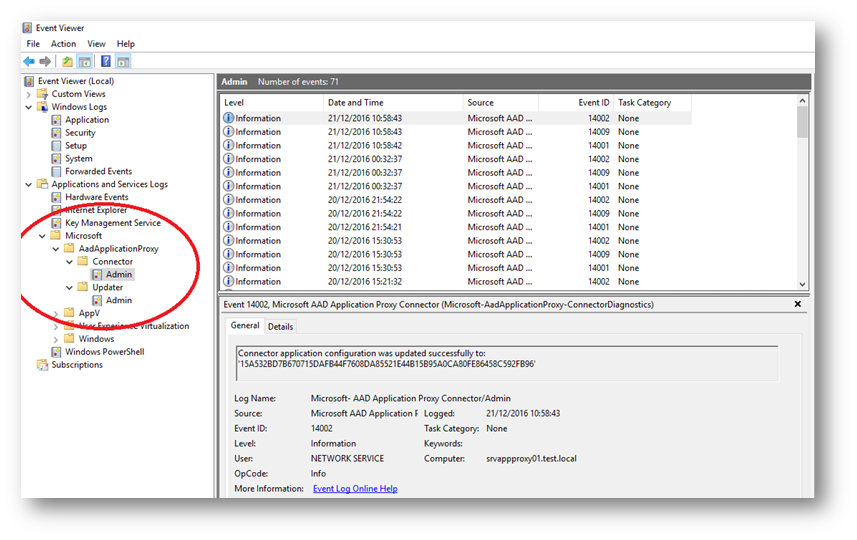

È possibile all’interno del registro eventi rilevare eventuali errori o anomalie archiviate in AadApplicationProxy (fig.6)

Sono anche disponibili, al fine di valutare le performance di questo servizio alcuni Performance Counters (fig.7)

Figura 6: Contatori disponibili per la verifica delle performance del servizio

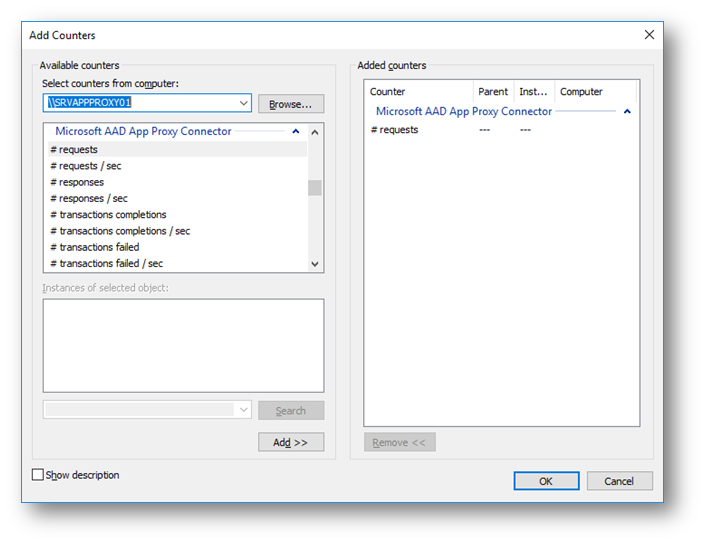

Figura 7: Aggiunta dei contatori

Considerazioni relative agli aspetti di sicurezza

Controllo tramite NMAP delle informazioni deducibili tramite un port SCAN

Al di là delle considerazioni espresse in precedenza, un piccolo e sicuramente approssimativo test relativo agli aspetti legati alla sicurezza è stato condotto utilizzando NMAP.

Tramite questo tool si è cercato di identificare il sistema operativo sul quale l’applicazione è installata.

Sono stati effettuati due TEST distinti, il primo verso una applicazione esposta in modo tradizionale FWàRev-ProxyàApplicazione

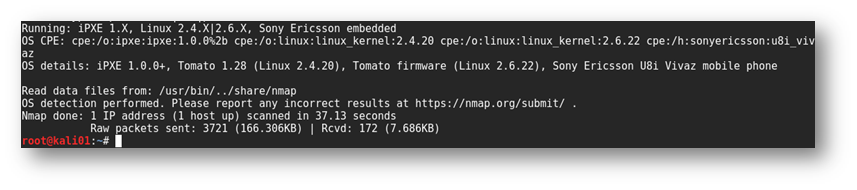

Figura 8: Scansione verso l’esposizione con Reverse Proxy tradizionale

Nmap seppure con una certa approssimazione ha rilevato un host Linux fig. sopra

Ed il secondo sempre verso la stessa applicazione ma esposta tramite AZURE con la struttura descritta sopra

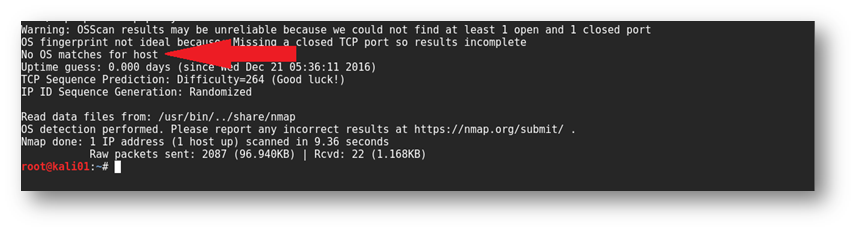

Figura 9 Scansione verso l’esposizione con Azure Application Proxy

Nmap non è riuscito ad identificare il sistema verso il quale ha fatto la scansione.

Conclusioni

Partendo dall’assunto che non esiste LA soluzione perfetta, sicura e garantita e vista anche la velocità di implementazione e il discreto grado di sicurezza by-default dell’infrastruttura, la soluzione di Azure Application Proxy può essere un valido aiuto alle realtà che necessitano di rendere fruibili le proprie applicazioni all’esterno del perimetro aziendale.
